Гибка металла

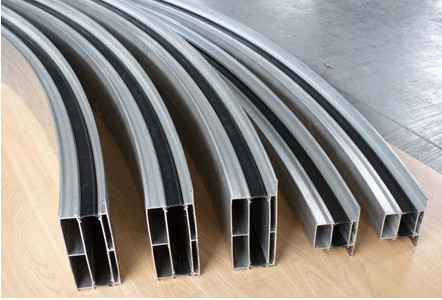

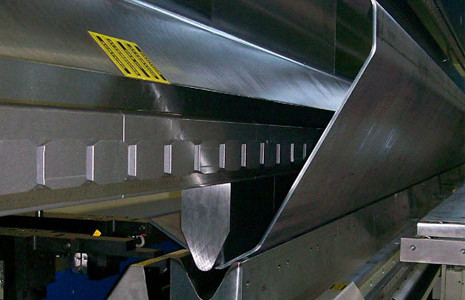

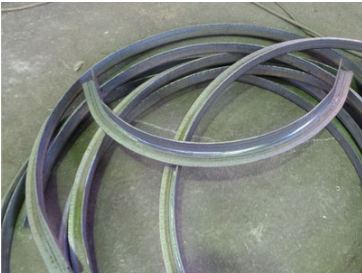

Гибка металла является одним из видов формообразующей операции холодной листовой штамповки. При гибке листового металла исходная плоская заготовка деформируется в пространственную деталь. Гибка металла производится под воздействием силы. Гибка металла позволяет избежать сварки, т.к. сварной шов является уязвимым местом, как с точки зрения прочности детали, так и коррозионной стойкости металлоизделия (в сварном шве нередко возникают очаги коррозии). Гибка листового металла на нашем предприятии осуществляется на листогибочных гидравлических прессах с числовым программным управлением. Максимальное усилие гиба 170 тонн. Точность позиционирования 0,1 мм. Максимальная длина обрабатываемой заготовки 3050 мм. Листогибочный пресс обеспечивает надежное закрепление заготовки в станке, точное позиционирование и высокую точность гиба углов, что сводит к минимуму брак изготавливаемых деталей. Мы осуществляем гибку металлических профилей в одной или нескольких плоскостях под разными углами. Производим различные замкнутые и незамкнутые профили, коробки, короба. Технологичность деталей и заготовок получаемых гибкой металла (для черной (углеродистой стали) марок Ст3, 08пс):

  • Минимальный внутренний радиус гиба не менее толщины данного материала.
  • Величина отгибаемой части полочки должна быть не менее 8,0 мм (для стали 08пс, толщиной 1,0мм).
  • Расстояние от края отверстия до линии сопряжения полочки с радиусом гиба должно быть не менее трех толщин материала. При меньшем расстоянии пробивку отверстия делают после гибки для предупреждения
  • искажения ранее полученного отверстия.
  • При одновременной двухугловой (четырехугловой) гибке длина линии гибки противоположных полочек не должна резко отличаться, так как под действием сил трения может изменяться высота полочки.
  • Раскрой листа – максимальная длина до 3050 мм.
  • Максимальная толщина листа до 3 мм.
  • Получаемые углы от 10 до 180 градусов.

Для чего нужна гибка металла

Гибка металла – технологический процесс по изготовлению бесшовных металлических конструкций. Такие изделия пользуются спросом тогда, когда необходимо обеспечить их антикоррозийную устойчивость и полную герметичность.

Суть технологического процесса

Этот способ обработки практически любого металла является альтернативой проведению сварочных работ. Вырезанная деталь подвергается гибке на листогибочном аппарате. Специалисты компании «Стилметалл» способны оперативно и качественно выполнить заказ любого уровня сложности. Обращайтесь к опытным профессионалам!

Оформить заявку

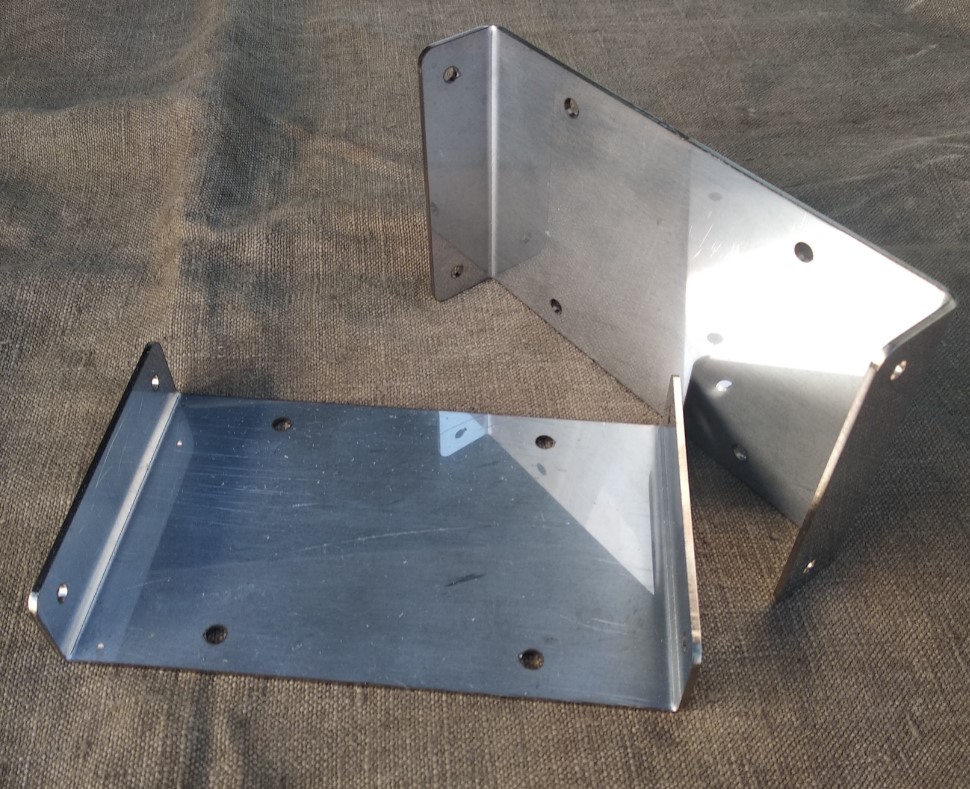

Примеры получаемых профилей

Образец гибки металлического листа Полка для стеллажа Крышка Образец гибки металлического листа
Короб дорожного знака Вставка в камин Образцы гибки металлического листа Крепежный кронштейн с отбортовкой

Используемое оборудование

Гидравлический - листогибочный пресс с ЧПУ AMADA HFBO 170.3

Усилие: 170 t

Длина гиба: 3340 mm

Длина хода max.: 180 mm

Максим. потребляемая мощность станка: 13 kW/gt

Масса станка: 11 t

Габариты LxBxH: 3,75 x 2,20 x 2,65 mm

Револьверный вырубной пресс FINN-POWER C5

Универсальная система: ручная обработка с любой стороны, что подходит для широкого круга задач

Скорость вращения поворотного инструмента: 133 об./мин

Усилия пробивки 17, 20 или 23 т при макс. толщине листа 8 мм

Скорость пробивки до 700 ударов в минуту при шаге 1 мм

Механический штамповочный пресс

Преимуществом такого типа пресса является то, что он может быть универсальным и выполнять разные виды работ. Управление таким оборудованием осуществляет оператор, все работы выполняются без привлечения физического труда.

Виды гибки металла

«Плющ» Плющ

Вид гибки металла: «Плющ»

Угол Угол

Вид гибки металла: Угол

«П-образный» профиль «П-образный» профиль

Вид гибки металла: «П-образный» профиль

«П-образный» профиль «П-образный» профиль 2

Вид гибки металла: «П-образный» профиль 2

«П-образный» профиль «П-образный» профиль 3

Вид гибки металла: «П-образный» профиль 3

Паз Паз

Вид гибки металла: Паз

«Z-образный» профиль «Z-образный» профиль

Вид гибки металла: «Z-образный» профиль

Ступенчатый профиль Ступенчатый профиль

Вид гибки металла: Ступенчатый профиль

Произвольный профиль Произвольный профиль

Вид гибки металла: Произвольный профиль

Примеры работ

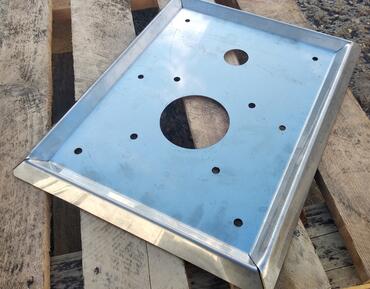

Панель нержавеющая(сложногнутая) Панель нержавеющая(сложногнутая)

Материал: сталь углеродистая обыкновенного качества холоднокатаная Метод: лазерная резка, гибка

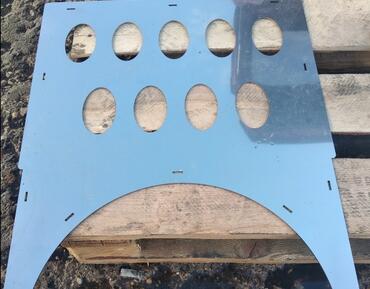

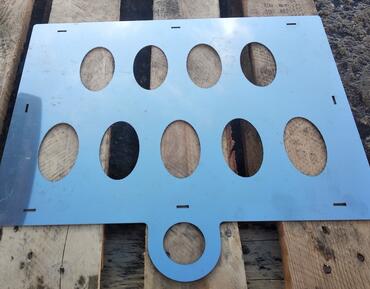

Пластина нержавеющая Пластина нержавеющая

Материал: сталь углеродистая обыкновенного качества холоднокатаная Метод: лазерная резка

Пластина нержавеющая 2 Пластина нержавеющая 2

Материал: сталь углеродистая обыкновенного качества холоднокатаная Метод: лазерная резка

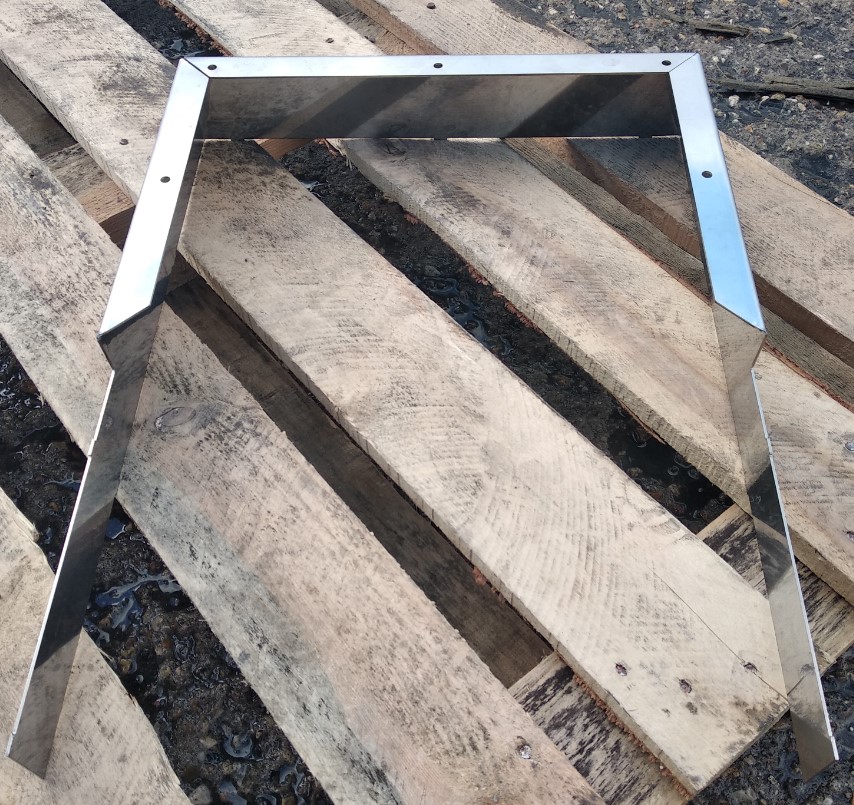

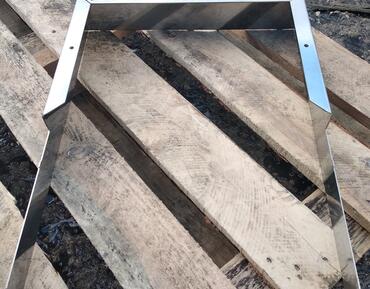

П-образный профиль П-образный профиль

Материал: сталь углеродистая обыкновенного качества холоднокатаная Метод: лазерная резка, гибка

Профиль гнутый Профиль гнутый

Материал: сталь углеродистая обыкновенного качества холоднокатаная Метод: лазерная резка, гибка
