Гидроабразивная резка металла

Гидроабразивная резка происходит с помощью струи воды, смешанной с абразивным материалом. Вода с абразивными частицами подается струей под большим напором (рабочее давление около 3800 бар), диаметром около 1,0 мм и оказывает эрозионное воздействие на обрабатываемый материал. Маленький диаметр струи позволяет выполнить практически любую конфигурацию заготовки или детали и любой радиус закругления. Струя воды при гидроабразивной резки не создает прямого давления на обрабатываемую поверхность материала, а вследствие отсутствует деформация и не появляется неровностей кромки.

Таким образом рез получается высокого качества, не требующий последующей доработки.

Габаритный размер зоны резки 1500х3000 мм.

Толщина обрабатываемого материала:

Материал

Минимальная толщина, мм

Максимальная толщина, мм

Черная сталь, конструкционная

1,0

50,0

Нержавеющая сталь

1,0

40,0

Цветные металлы и сплавы (медь, никель, алюминий, магний)

1,0

100,0

Другие материалы(стекло, камень, керамика, дерево, гранит, композиционные материалы)

до 140мм

Шероховатость поверхности кромки заготовки Ra 0,5-1,6 мкм.

Точность позиционирования: ± 0,15 мм.

Максимальная скорость резки: 7,6 м/мин (при простом резе на максимальной скорости качество поверхности кромки обрабатываемой детали ухудшается).

Преимущества гидроабразивной резки:

  • универсальная для различных материалов (металл (конструкционная сталь, нержавеющая сталь, титан, алюминий, бронза и т.д.) стекло, камень, керамика, дерево, гранит, углеволоконный композиционный материал );
  • меньше отходов материала;
  • низкая температура реза 60-90?С (заготовка не деформируется, нет оплавления и пригорания кромок на обрабатываемых деталях);
  • срез не требует дополнительной обработки металла, что позволяет воспроизводить сложные контуры, с любым радиусом закругления;
  • возможность изготавливать мелкие детали, т.к. диаметр струи около 1,0мм;
  • возможность обработки стали пакетами (из-за отсутствия приваривания, прилипания одного слоя к другому), что позволяет увеличивать производительность, в том числе за счет уменьшения количества холостых ходов головки;
  • безопасность технологии (полная пожаро – и взрывобезопасность).
  • Недостатки гидроабразивной резки
  • низкая скорость реза на малой толщине. Решается путем пакетирования, обработки нескольких слоев материала.
  • конусность (из-за ослабления струи, при прохождении через толщу материала), кромка среза неперпендикулярная поверхности детали. Решается путем уменьшения скорости реза.

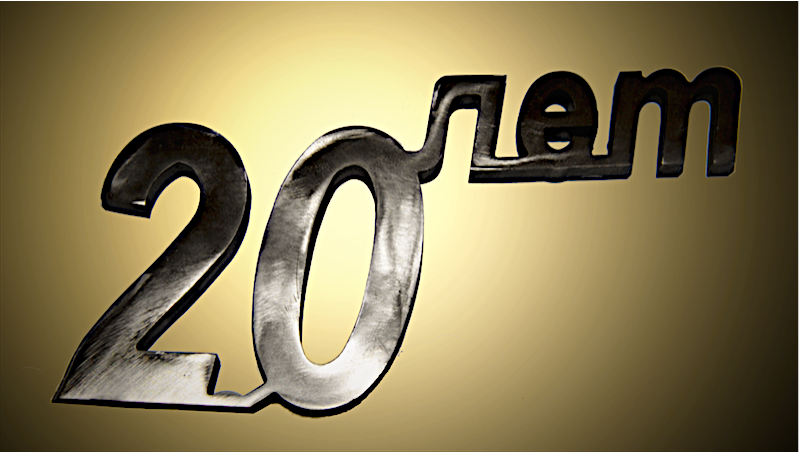

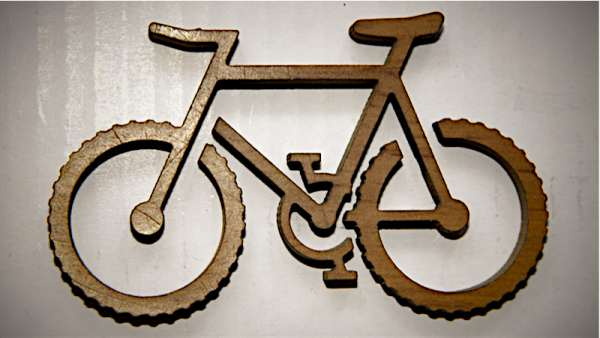

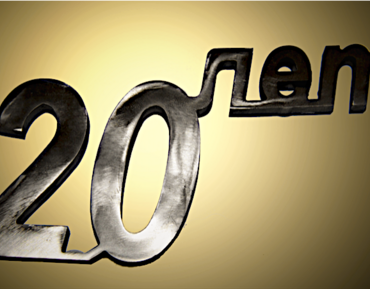

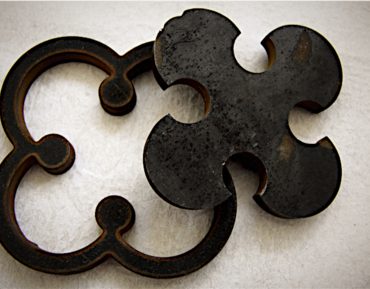

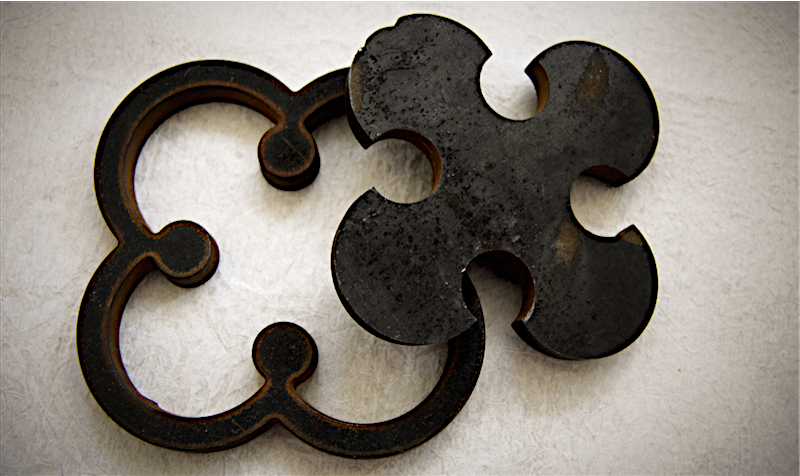

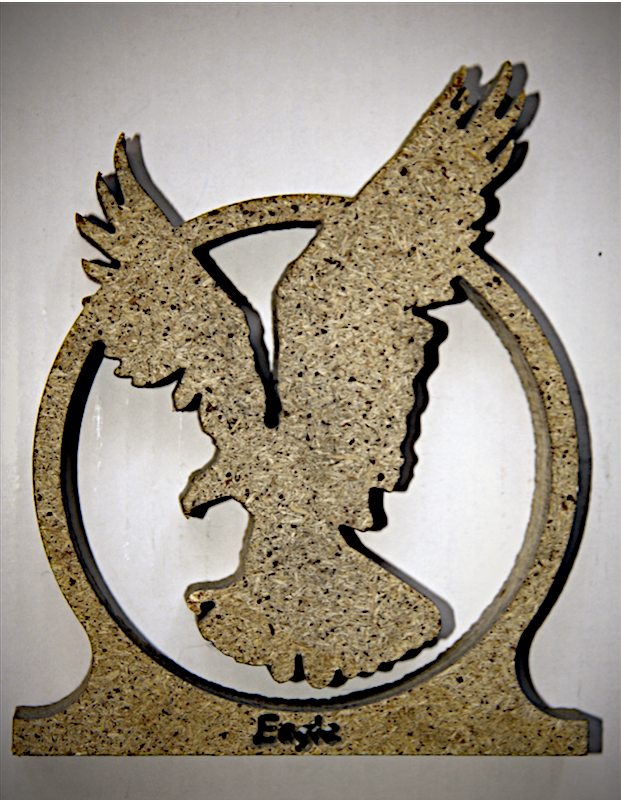

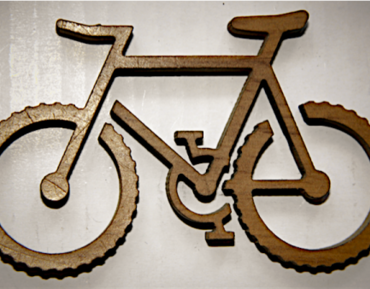

Примеры гидроабразивной резки:
