Изготовление перфорированного листа

Перфорированные металлические листы – идеально подходят как для декоративных, так и для технических работ.

Область применения перфорированных листов обширна:

  • архитектура, дизайн интерьера (стили Industrial, Hi-TECH);
  • архитектура, дизайн внешней среды (ограждения, фасады, скульптурные композиции, рекламные стенды, буклетницы и т.п.);
  • мебель (административные, барные стойки; панели, полки шкафов; стенды, оборудование для презентаций; стеллажи и торговое оборудование и т.п.);
  • промышленность (фильтры, решетки, сита, шумоизоляция и т.п.);

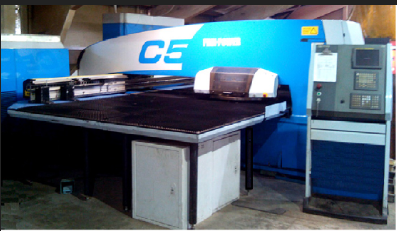

Изготовление перфорированного листа осуществляется на координатно-вырубным револьверном прессе.

Технические характеристики:

  • габариты листов: 1250х3000, толщины 0,7-12,0мм, в зависимости от свойств перфорируемого материала;
  • перфорированный металл: сталь 08пс (конструкционная (черная), сталь Ст3 (конструкционная (черная), оцинкованная сталь 08пс, нержавеющая сталь 08Х18Н10, алюминий АМГ3.

Технические характеристики перфорированного листа:

  • Исходные размеры листа;
  • Материал листа;
  • Толщина перфорированного листа.

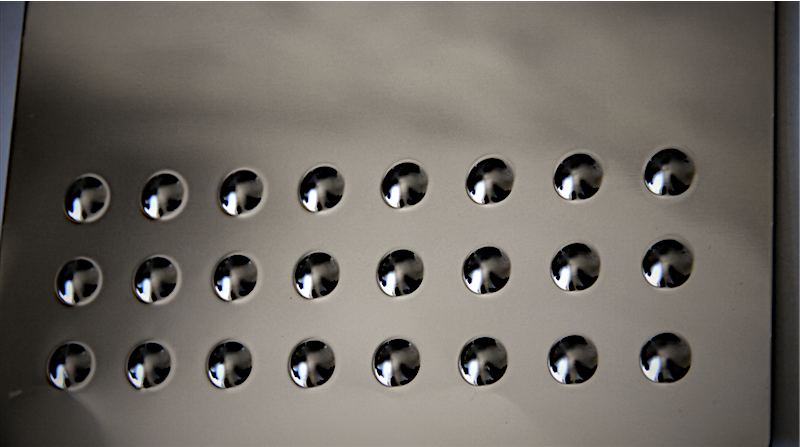

Размер и тип отверстий: круг, квадрат, ромб, прямоугольник, овал, треугольник, пуклевка, жалюзи.

Расположение на листе – произвольное.

Минимально возможное расстояние между краями отверстий 3-х кратная толщина металла.

Преимущества:

  • раскрой любой конфигурации. Точность раскроя не более 0,3 мм.
  • в производственном цикле на данном оборудовании выполняются следующие технологические операции: раскрой металла, перфорирование, рубка металла, высечка и резка.
  • совместима с системой CAD/CAM.

Условные обозначения:

Форма отверстий:

  • R (круглые);
  • Q (квадратные);
  • L (овальные);
  • Le(прямоугольные).

Расположение отверстий:

  • v (смещенные ряды);
  • d (диагонально смещенные ряды);
  • g (прямые ряды).

Размеры отверстий, шаг между отверстиями.

Пример обозначения:

Rv 5-8 (круглая перфорация со смещенными рядами, диаметр 5 мм, расстояние между центрами отверстий 8 мм)

Стандартные типы перфорации:

Rv d-S

Rv d-S
Круглые отверстия, расположенные в шахматном порядке

Rg d-S

Rg d-S
Круглые отверстия, расположенные прямыми рядами.

Qv t-S

Qv t-S
Квадратные отверстия, расположенные в шахматном порядке.

Qg t-S

Qg t-S
Квадратные отверстия, расположенные прямыми рядами.

Lv t1 t2 – t3 t4

Lv t1 t2 – t3 t4
Овальные отверстия, расположенные со смещенными рядами.

Lg t1 t2 – t3 t4

Lg t1 t2 – t3 t4
Овальные отверстия, расположенные прямыми рядами.

Lev t1 t2 – t3 t4

Lev t1 t2 – t3 t4
Прямоугольные отверстия, расположенные со смещенными рядами.

Leg t1 t2 – t3 t4

Leg t1 t2 – t3 t4
Прямоугольные отверстия, расположенные со смещенными рядами.

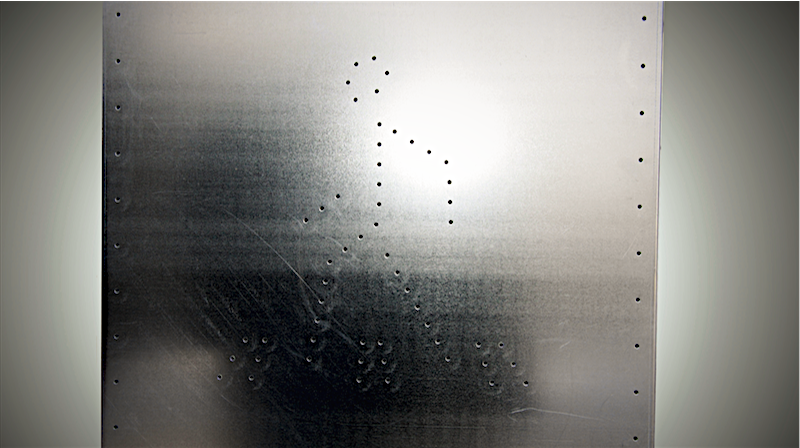

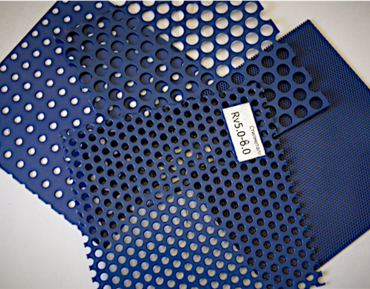

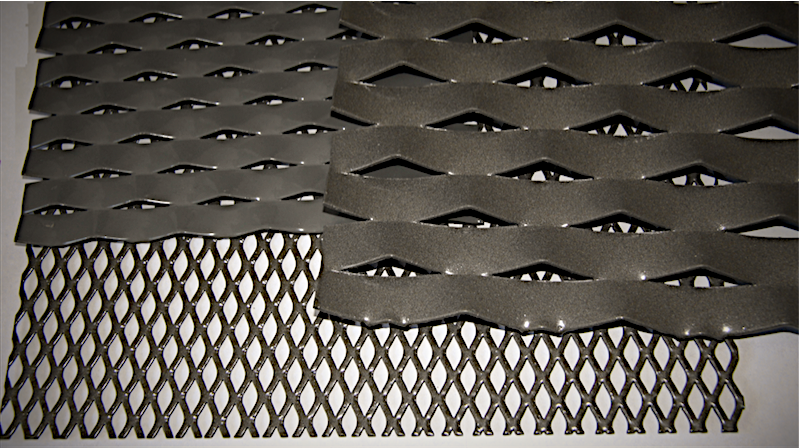

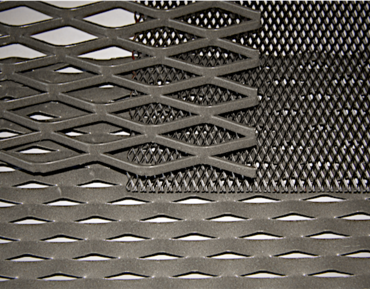

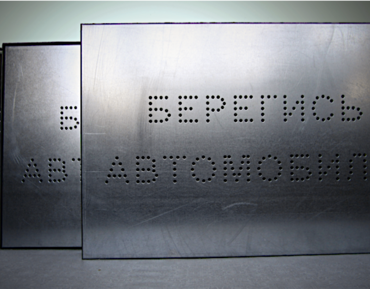

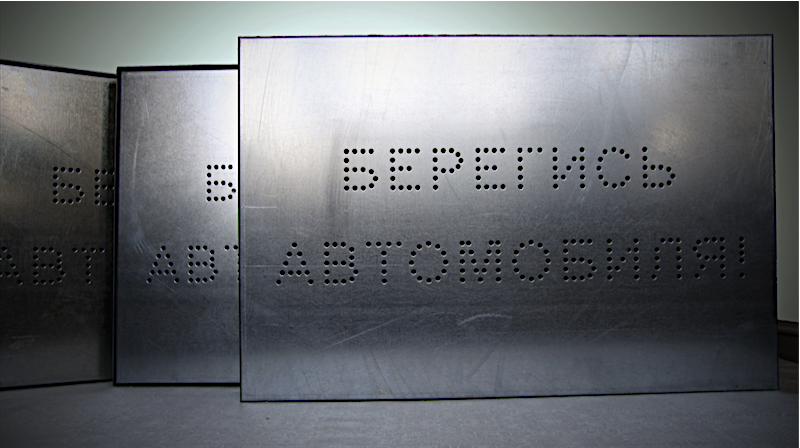

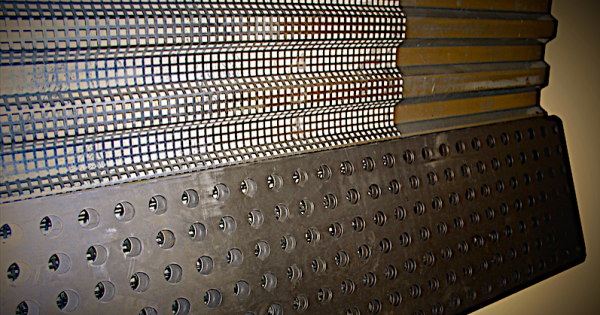

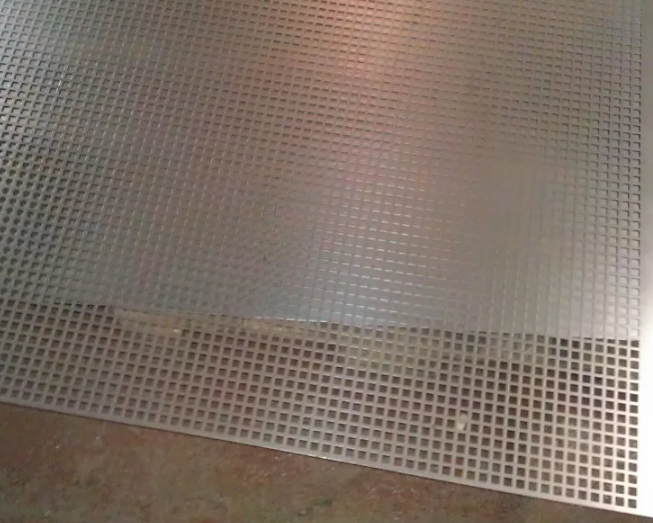

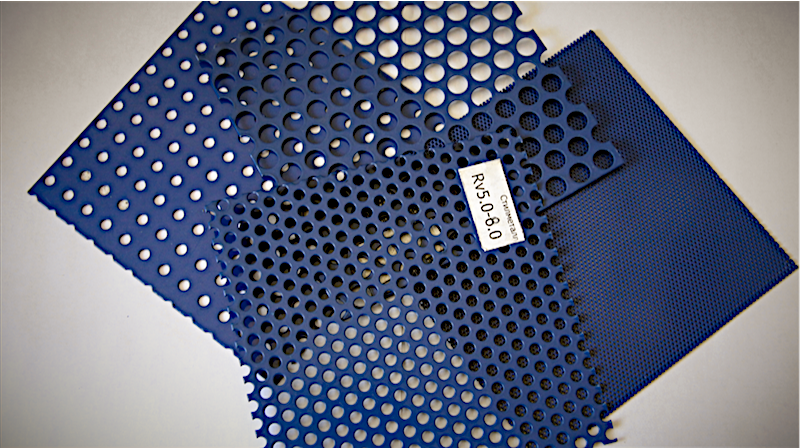

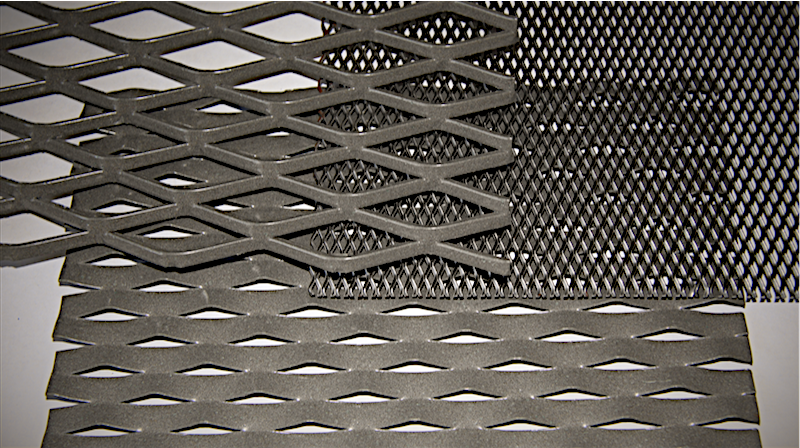

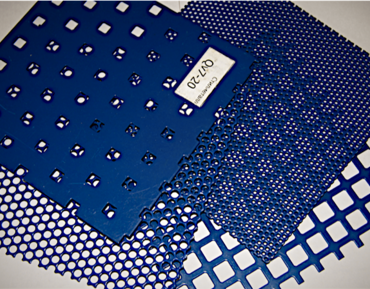

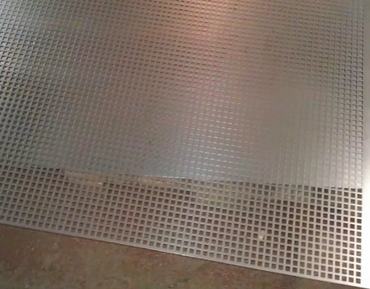

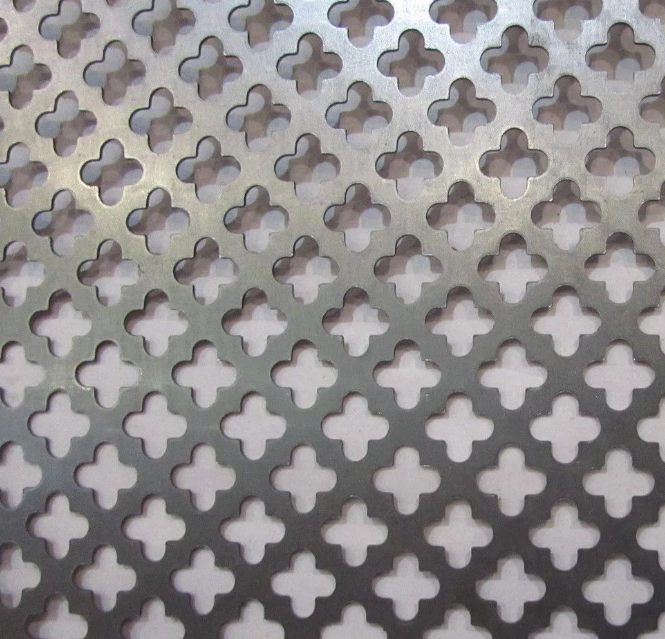

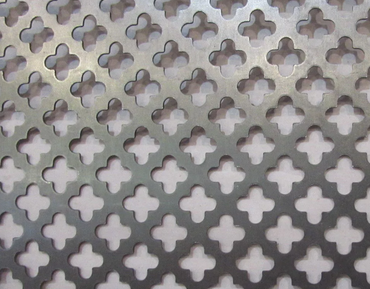

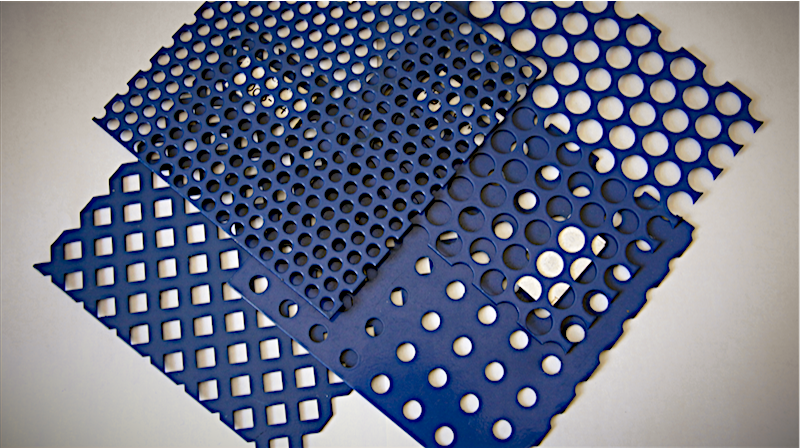

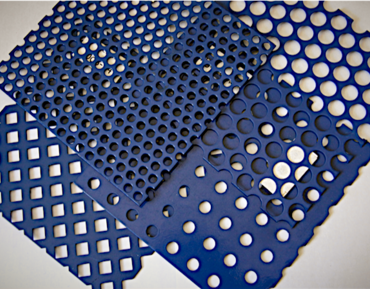

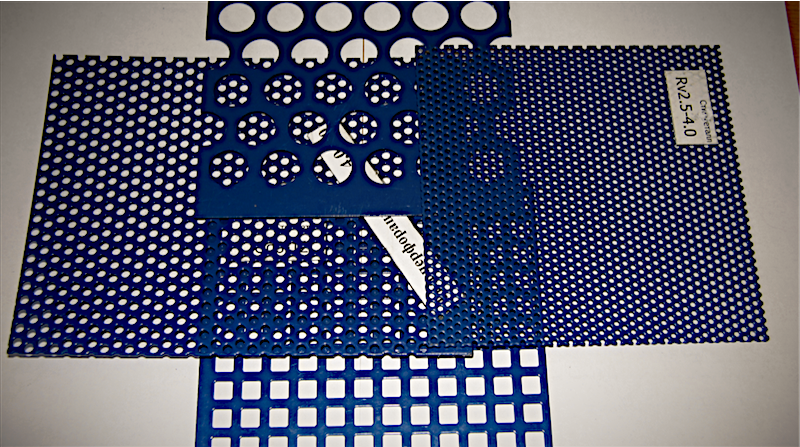

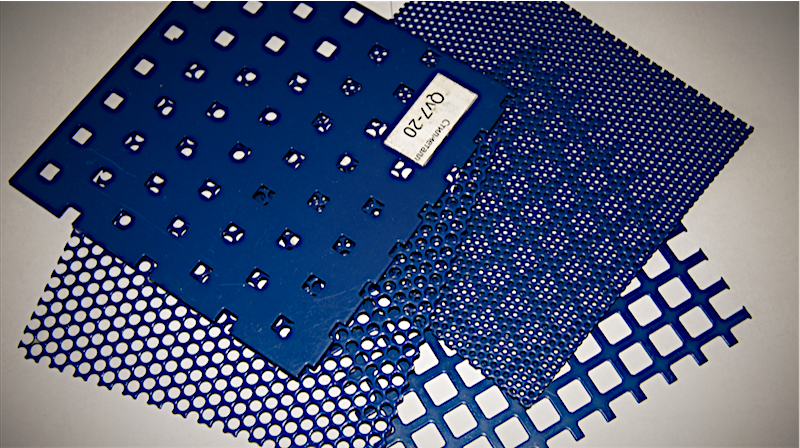

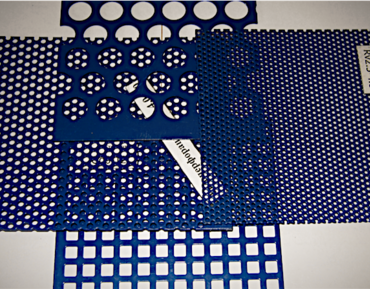

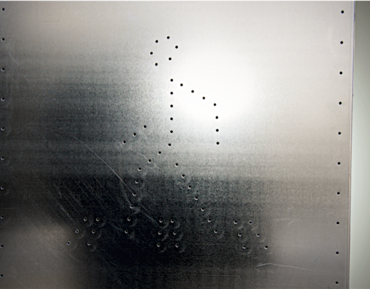

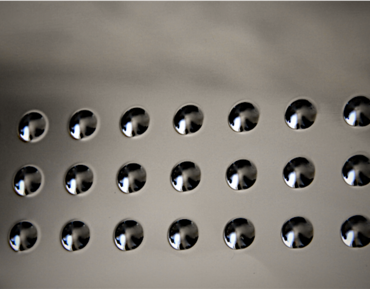

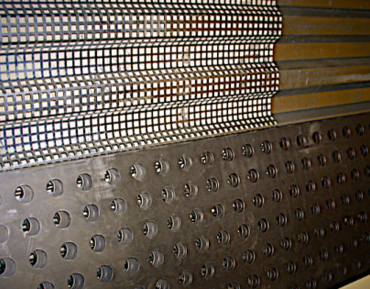

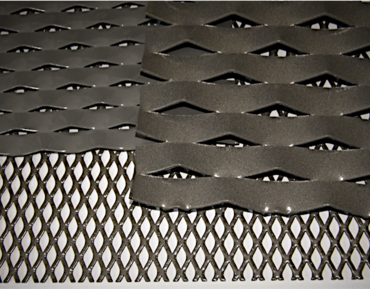

Образцы перфорированного металла
